В системах отопления важна не только мощность, но и управляемость. Термостатический клапан помогает держать температуру под контролем и экономить тепло. Он реагирует на воздух в комнате и регулирует подачу воды в радиатор — без резких скачков, перегрева и лишних расходов.
Устройство термостатического клапана для радиатора отопления

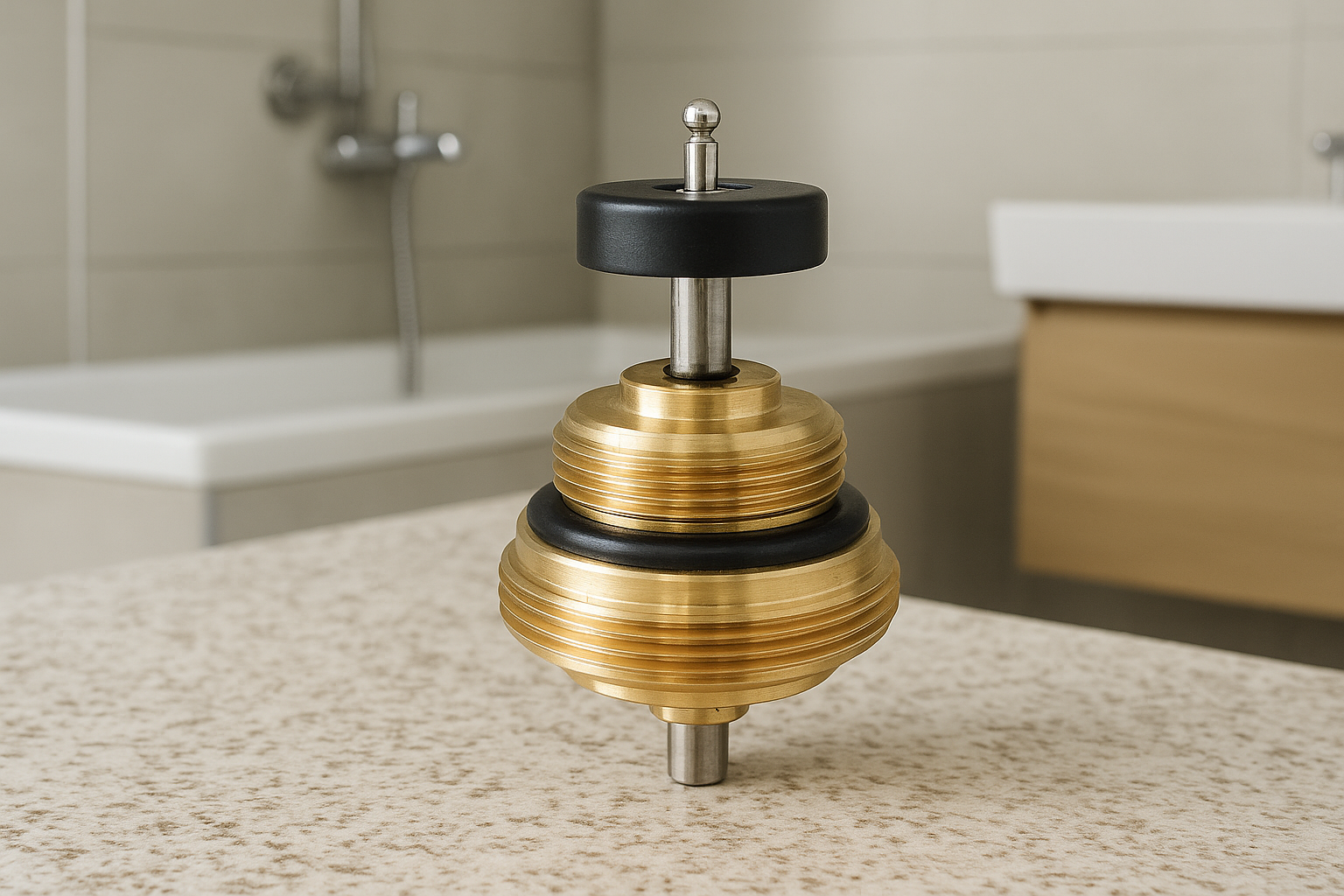

В основе конструкции — четыре ключевых элемента: корпус, затвор, шток и термоголовка.
Корпус из латуни, бронзы или нержавеющей стали выдерживает давление до 10 бар и температуру теплоносителя до 120–150°C. Он защищает внутренние узлы от повреждений, коррозии и обеспечивает герметичность в месте установки.
Затвор перекрывает или открывает проход для воды. Это может быть конический плунжер или седло с уплотнением. Плунжер имеет форму конуса и постепенно перекрывает поток при движении вниз, позволяя точно регулировать расход теплоносителя. Седло с уплотнением — неподвижное кольцо с отверстием, в которое садится затвор, полностью перекрывая поток при необходимости. Плунжер лучше подходит для плавной регулировки, седло обеспечивает более надежное перекрытие при закрытии.
Шток соединяет затвор с управляющим элементом и передает усилие от термоголовки. Важно, чтобы шток имел плавный ход и защищен от закисания, иначе клапан потеряет способность точно регулировать подачу тепла.
Термостатический элемент (термоголовка) фиксируется на клапане. В механических моделях внутри — баллон с жидкостью или газом. В электронных — датчик температуры и контроллер, управляющий электроприводом.
Принцип работы термостатического клапана
Классический термостатический клапан регулирует подачу теплоносителя в зависимости от температуры воздуха в помещении. Когда воздух прогревается, жидкость или газ в термоголовке расширяются, создавая давление на сильфон или мембрану. Этот элемент передает усилие на шток, который опускает плунжер или прижимает затвор к седлу. Проходное сечение трубы уменьшается, поток воды в радиатор снижается.
Если температура в комнате падает, наполнитель в термоголовке сжимается. Давление на сильфон уменьшается, шток поднимается, и затвор открывается. В радиатор поступает больше горячей воды, и температура воздуха восстанавливается до установленного уровня.
Процесс происходит плавно, без резких изменений. Клапан не реагирует на кратковременные колебания температуры, например, если в комнате ненадолго открыли окно. Это обеспечивает стабильный прогрев помещения и исключает постоянные перепады тепла.
В результате не возникает перегрева, воздух остается свежим, нет духоты. При этом сохраняется циркуляция в системе — даже если клапан почти закрыт, теплоноситель продолжает двигаться по стояку, не нарушая работу отопления в других помещениях. В двухтрубных системах клапан может полностью перекрыть поток в радиаторе, не влияя на соседние квартиры.
По данным разных источников, снижение температуры всего на один градус сокращает затраты на отопление до 4–7%. При этом в комнате сохраняется комфортный микроклимат, а радиаторы не перегреваются.
Принцип работы электронных моделей
В электронных термостатических клапанах принцип работы строится на взаимодействии датчика температуры и электронного контроллера. Встроенный датчик постоянно измеряет температуру воздуха в помещении и передает данные на контроллер. Если температура отклоняется от заданного значения, контроллер подает команду на электропривод, который плавно перемещает шток и изменяет положение затвора.
Когда воздух в комнате прогревается выше установленного уровня, контроллер автоматически ограничивает подачу теплоносителя, снижая нагрев радиатора. Если температура опускается ниже заданной, клапан открывается шире, и в радиатор поступает больше горячей воды. Такие модели позволяют точно поддерживать температуру с минимальным отклонением. Благодаря электронике возможна настройка индивидуальных расписаний и удаленное управление с помощью смартфона или централизованного контроллера.
Чем термостатические клапаны отличаются от других видов
Регулирующие, запорные и термостатические клапаны для радиаторов выполняют разные задачи.
Запорный клапан позволяют открывать или полностью перекрывать поток теплоносителя вручную. Его используют для отключения радиатора при ремонте или в начале и конце отопительного сезона. Он не умеет удерживать температуру и требует постоянного контроля.
Регулирующий клапан позволяет менять расход теплоносителя, но не реагирует на температуру воздуха. С его помощью можно настроить баланс в системе или задать примерный уровень подачи тепла, но при изменении температуры в помещении регулировку придется проводить вручную.
Термостатический клапан отличается тем, что регулирует поток теплоносителя автоматически в зависимости от температуры воздуха в комнате. Он сам уменьшает или увеличивает подачу воды, чтобы поддерживать выбранный температурный уровень. Пользователь выставляет значение на шкале, а устройство берет управление на себя. Это позволяет удерживать стабильное тепло и снижать расход энергии без постоянных регулировок.
Виды термостатических клапанов для радиаторов
Термостатические клапаны различаются по нескольким основным признакам: типу конструкции, способу установки, типу термоголовки и возможностям управления.

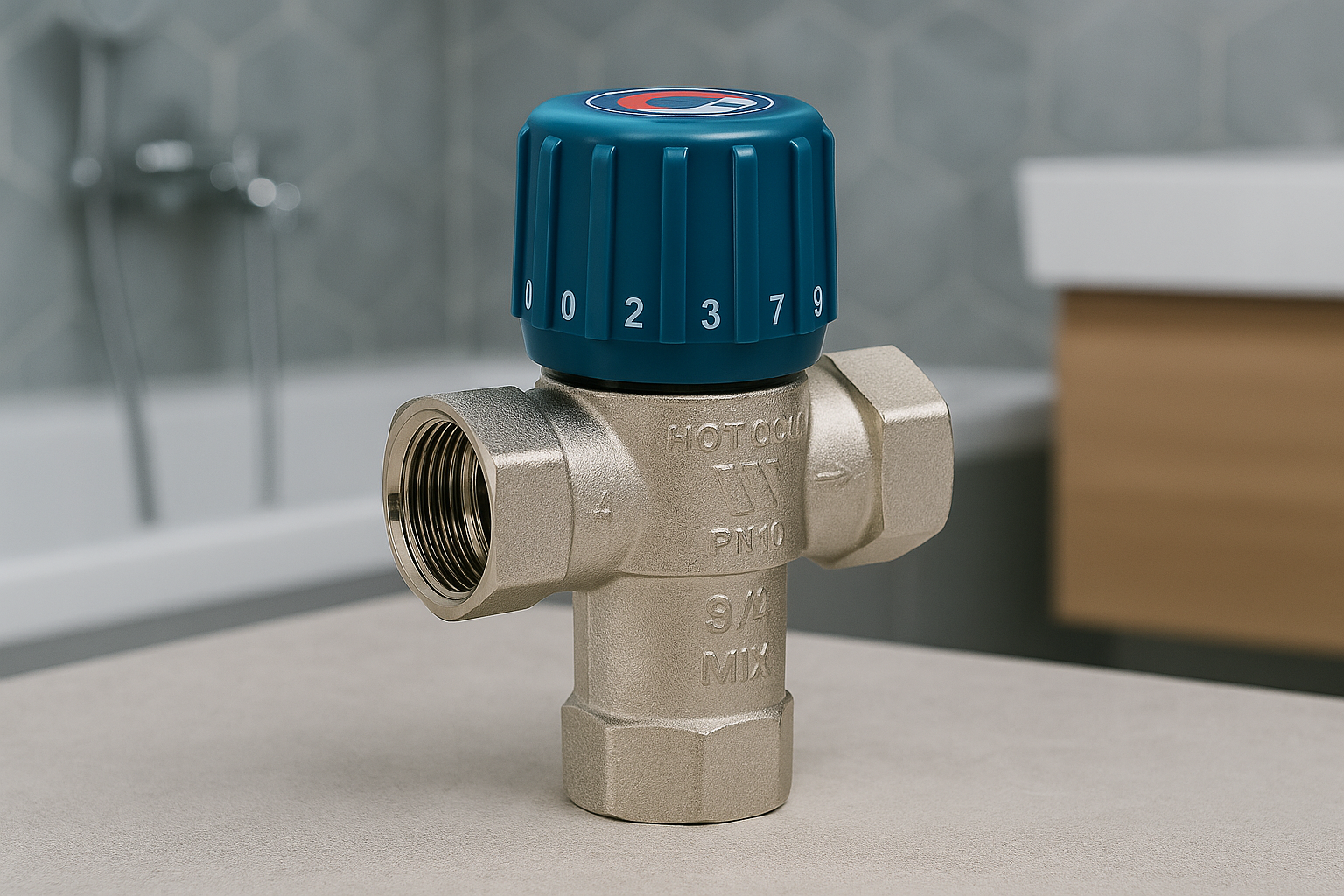

По конструкции корпуса выделяют прямые (проходные) и угловые модели. Прямые монтируют на прямых участках трубопровода, минимизируя потери давления и обеспечивая стабильный поток теплоносителя. Угловые клапаны меняют направление потока на 90 градусов, что удобно при боковом или нижнем подключении радиаторов в стесненных условиях.
По типу термоголовки различают механические и электронные варианты. Механическая термоголовка работает на основе баллона с жидкостью или газом, который реагирует на температуру воздуха в помещении. Электронная оснащена датчиком температуры и контроллером, который управляет работой электропривода. Электронные модели позволяют задавать точную температуру, программировать режимы, интегрировать управление в систему «умный дом».
По варианту подключения термоголовки выделяют модели с встроенным и выносным датчиком. Первый вариант подходит, если радиатор ничем не закрыт и не заслонен — в этом случае термоголовка получает достоверную информацию о температуре воздуха в помещении и точно регулирует подачу теплоносителя. Это самый распространенный тип для стандартных условий установки.
Второй вариант применяют, если радиатор установлен в нише или закрыт мебелью: датчик размещают в зоне естественной циркуляции воздуха, что обеспечивает корректную работу клапана для радиатора отопления даже при нестандартной планировке помещения.
По способу управления термостатические клапаны делятся на автономные и модели с дистанционным управлением. В автономных пользователь вручную выставляет температуру, далее клапан работает самостоятельно. В моделях с дистанционным управлением параметры можно менять через смартфон, пульт или систему автоматизации.
Выбор конкретного типа зависит от особенностей системы отопления, планировки помещения и требований к точности регулировки. Механические модели — надежный вариант для классических схем. Электронные подойдут тем, кому важна гибкая настройка, сценарии работы и интеграция с «умным домом».
Где купить термостатический клапан
Термостатический клапан — простое и надежное решение для тех, кто ценит комфорт. Даже при резких изменениях погоды вы всегда возвращаетесь в уютную, теплую комнату — не думая о постоянных регулировках или счетах за лишнее отопление.
