Регулирующий клапан предназначен для регулирования потока рабочей среды в системах отопления, горячего водоснабжения и при технологических операциях. С его помощью можно настроить давление и расход потока за счет изменения пропускной способности трубы.
Области применения и совместимость
Примеры применения регулирующей арматуры:
- системы отопления — регулировка подачи теплоносителя в радиаторы, контроль температуры теплых полов;
- водоснабжение — регулирование подачи воды, поддержание оптимального давления, управление насосными станциями;
- нефтегазовая промышленность — управление потоками нефти, контроль давления в магистральных трубопроводах, регулирование подачи газа;
- химическая промышленность — управление жидкостями и газообразными реагентами.
Регулирующие клапаны рассчитаны на работу с водой, водяным паром, раствором этиленгликоля, пропиленгликоля, природным газом, нефтепродуктами и другими агрессивными средами.
Конструкция, особенности функционирования
Регулирующий клапан включает:
- металлический корпус из чугуна, нержавеющей стали и других прочных сплавов — защищает внутренние узлы от внешних воздействий, отвечает за герметичность;
- уплотнительный блок — герметизирует соединение, предотвращает утечки рабочей среды;
- затвор — перекрывает просвет трубопровода;
- шток — объединяет привод и запорный механизм.
Принцип работы регулирующего клапана основан на преобразовании управляющего сигнала в перемещение штока. Регулировка потока рабочей среды возможна за счет изменения проходного сечения трубы. Когда запорный механизм перемещается, он перекрывает часть просвета трубы и создает препятствие для потока — происходит изменение и расхода, и давления в магистрали. При полном закрытии затвора поток рабочего потока блокируется.

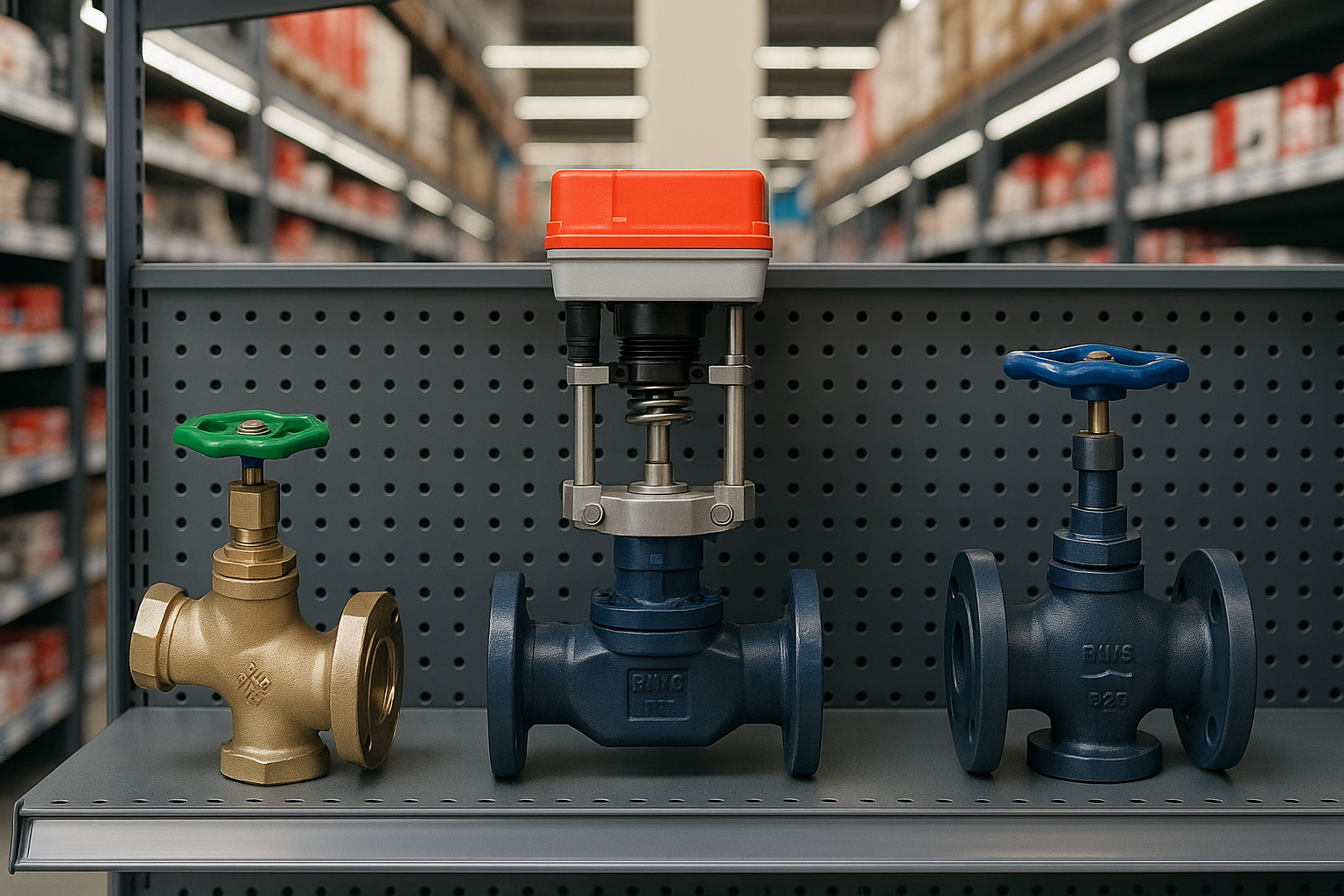

Виды регулирующих клапанов и их выбор
По ГОСТ 12893-2005 клапаны группируют по форме корпуса, типу затворного механизма, способу управления. Далее — подробнее о каждом типе регулирующей арматуры, их особенностях.
Конфигурация корпуса регулирующих клапанов
Форма определяет направление движения среды. Виды:
- Проходной. Особенность — монтаж на прямолинейных участках водопровода. Он не изменяет направление потока рабочей среды, поэтому не создает дополнительное гидравлическое сопротивление. Проходные клапаны используют в системах отопления жилых и промышленных зданий, энергетических установках, водопроводных магистралях.
- Угловой. Изменяет направление среды на 90 градусов без снижения давления и производительности системы. Применение — системы водоснабжения, кондиционирования и вентилирования в зданиях со сложной планировкой.
- Трехходовый. Конструктивная особенность регулирующего клапана — 3 патрубка для разделения и смешивания сред. Две разные рабочие среды подают через два патрубка, а третий — отводит смешанный поток. Области применения — «теплый пол», дозировка компонентов в технологических процессах, системы вентиляции с подогревом приточного воздуха.
Для изготовления клапанов используют метод литья, сварки, ковки, штамповки или комбинации нескольких технологий.
Тип затвора
Регулирующие клапаны бывают седельными, клеточными, золотниковыми, мембранными.
У седельных моделей принцип работы основан на взаимодействии плунжера с одним или двумя седлами. Количество седел зависит от диаметра трубопровода и давления в системе. Для трубопроводов с небольшими диаметрами используют клапаны с одним седлом, в крупных — два. Преимущества седельных клапанов — высокая герметичность и возможность точного регулирования потока. Они выдерживают давление до 6,3 МПа, подходят для трубопроводов диаметром до 300 мм.
Области применения: отопление, водоснабжение, промышленные магистрали, где важно непрерывное регулирование потока и высокая надежность. Особенно эффективны в системах с постоянным режимом функционирования.
Конструктивная особенность клеточных клапанов — затвор в виде полого перфорированного цилиндра. Он перемещается внутри специальной направляющей клетки. Для арматуры характерна тихая работа без вибраций за счет снижения кавитационных процессов.
Области применения: пищевая промышленность, фармацевтика, лабораторные установки, магистрали с чувствительным к вибрациям оборудованием.
В конструкции золотниковых клапанов — поворотный золотник. Он обеспечивает герметичность только в системах с низким давлением до 1,6 МПа. Принцип действия заключается в изменении проходного сечения при повороте золотника. Плюсы — простая конструкция, надежность, доступная цена.
Области применения: энергетика, магистрали с давлением до 1,6 МПа, промышленное оборудование с невысокими требованиями к герметичности.
Мембранные клапаны включают гибкую мембрану из эластичных материалов, например, резины или фторопласта. Для управления мембраной нужен гидравлический или пневматический привод. Клапаны устойчивы к коррозии, не боятся агрессивных жидкостей, газов, обеспечивают герметичность подвижных соединений.
Области применения: химическая промышленность, нефтяная отрасль, фармацевтическое производство, системы с высокими требованиями к чистоте рабочей среды.
Способ управления
Регулирующие клапаны бывают ручными и автоматическими.

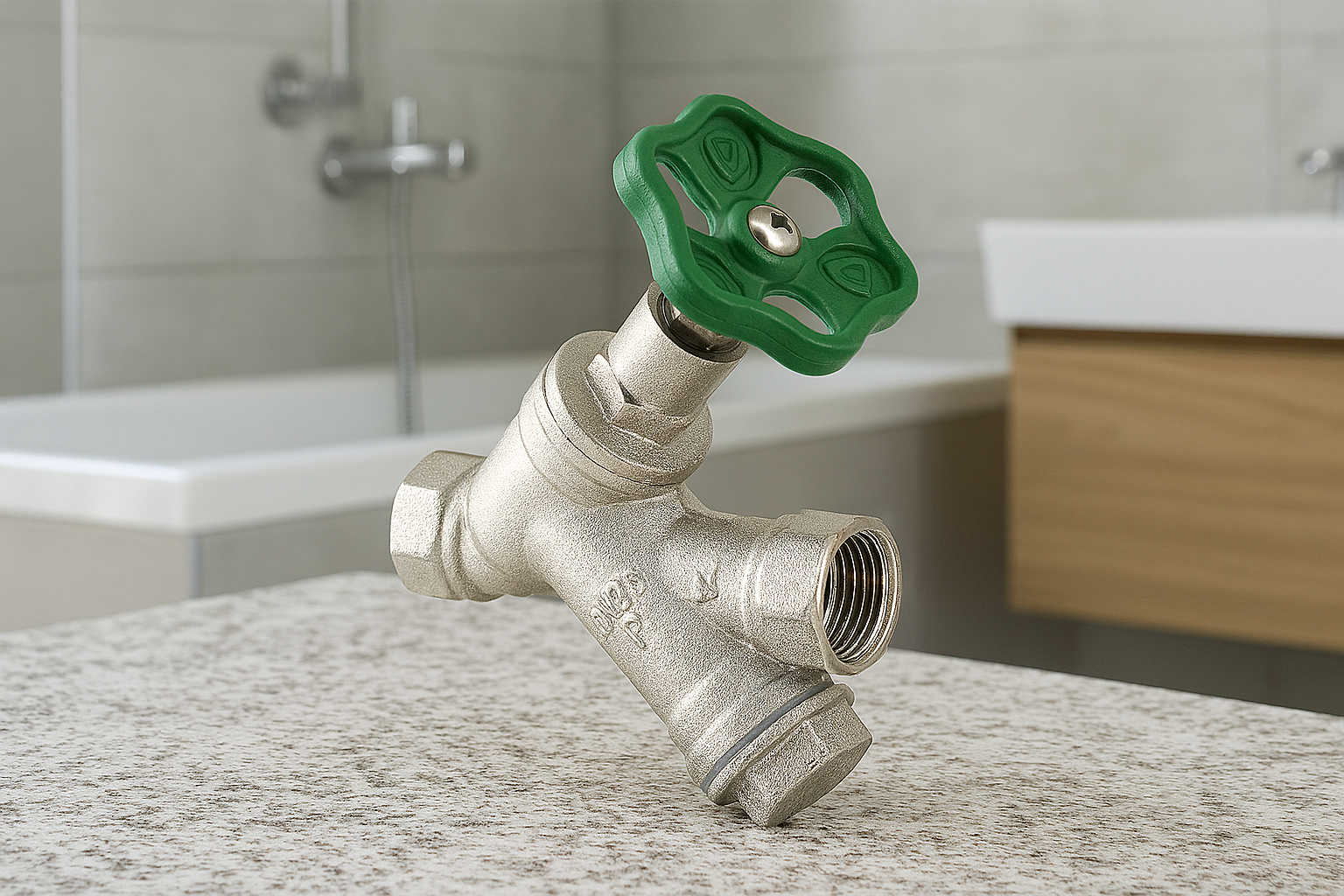

Принцип действия регулирующих клапанов основан на ручном поворачивании маховика или рычага оператором. Такие клапаны простые, надежные. Главный плюс — независимость от внешних источников энергии. Управлять рабочей средой возможно даже при отключении электричества. Ручные клапаны заказывают для частных домов, небольших производственных помещений, систем с малым диаметром труб.

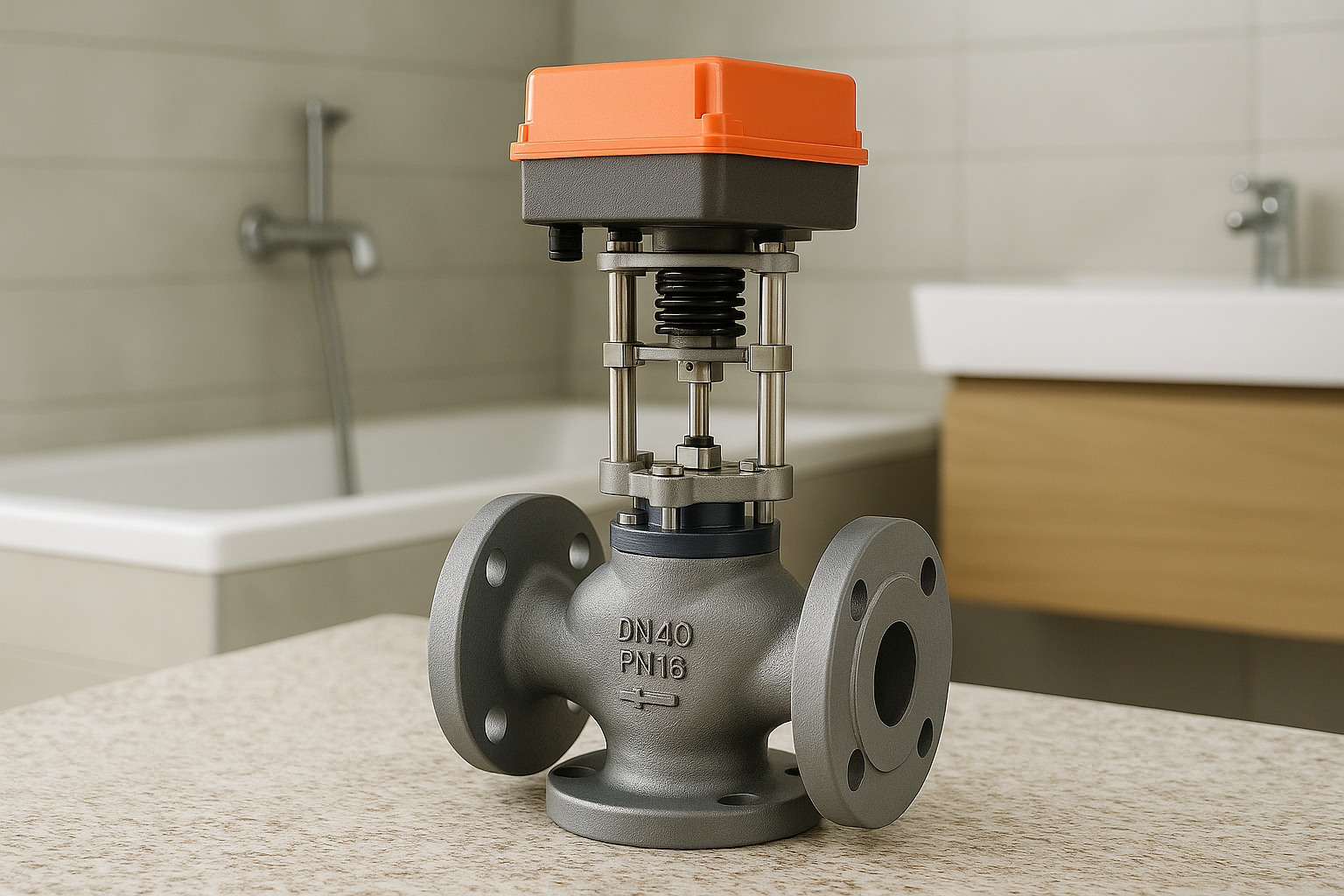

Автоматические клапаны самостоятельно регулируют положение затвора с учетом заданных параметров и показателей датчиков. Их также классифицируют по типу привода:
- Электрические. Для них характерно точное позиционирование затвора, возможность дистанционного управления.
- Пневматические. Работают за счет сжатого воздуха, поэтому безопасны на объектах с рисками взрыва. Плюсы — быстрое время срабатывания, способность работать в широком диапазоне температур — от –20 до +80°C.
- Гидравлические. Клапаны рассчитаны на высокие нагрузки, где нужна значительная мощность для перемещения затвора. Демонстрируют плавный ход, надежность.
У автоматических регулирующих клапанов много плюсов. Им не нужен контроль со стороны человека, клапаны самостоятельно поддерживают заданные параметры, это важно для крупных промышленных объектов, коммунальных служб. Их использование — способ избежать ошибок, связанных с человеческим фактором, предотвратить аварийные ситуации. Они отвечают за безопасность: мгновенно реагируют на изменение параметров, быстро перекрывают поток или изменяют давление в системе для предупреждения аварий.
